メタリッジバー　全製品

製品記号：MB

軸径
6mm　3mm

◆品番をクリックすると拡大画像を表示します。

◆お探しの品番の一部分を入力すると、該当する品番が水色に反転します。

軸径 （mm）	品番	形状図	刃形	寸法					粒度	最高使用回転数 (min-1)
				刃径 (mm)	刃長 (mm)	全長 (mm)	角度 (α°)	先端R
6	MBHD4511		砲弾	16	25	60	-	R8.3	25	35,000
6	MBKY4771		球	10	9	60	-	-	25	76,000
6	MBTM5041		タマゴ	8	13	60	-	R3.3	25	76,000
6	MBTM5061		タマゴ	10	16	52	-	R4.2	25	76,000
6	MBTK5371		ツクシ	16	25	60	-	R3.6	25	35,000
6	MBTP6181		テーパー	7	14	60	13°	R2.2	25	76,000
6	MBTP6191		テーパー	8	10	60	29°	R2.3	25	76,000
6	MBTP6221		テーパー	12	17	52	18°	R4.2	25	43,500
6	MBTP6251		テーパー	16	17	52	29°	R5.0	25	35,000
3	MBHD4366		砲弾	2	7	40	-	R1.0	140	105,000
3	MBHD4381		砲弾	3	10	40	-	R1.5	120	105,000
3	MBHD4411		砲弾	5	10	40	-	R2.5	120	88,000
3	MBKY4641		球	1	1	40	-	-	200	105,000
3	MBKY4671		球	3	3	40	-	-	120	105,000
3	MBKY4701		球	5	5	40	-	-	120	88,000
3	MBTK5241		ツクシ	3	6	40	-	R0.5	120	105,000
3	MBTK5271		ツクシ	5	10	40	-	R1.0	120	88,000
3	MBTG5511		トンガリ	2	10	40	10°	-	140	105,000
3	MBTG5526		トンガリ	3	10	40	15°	-	140	105,000
3	MBTP6121		テーパー	3	6	40	20°	R0.5	120	105,000
3	MBTP6151		テーパー	5	10	40	19°	R1.0	120	88,000

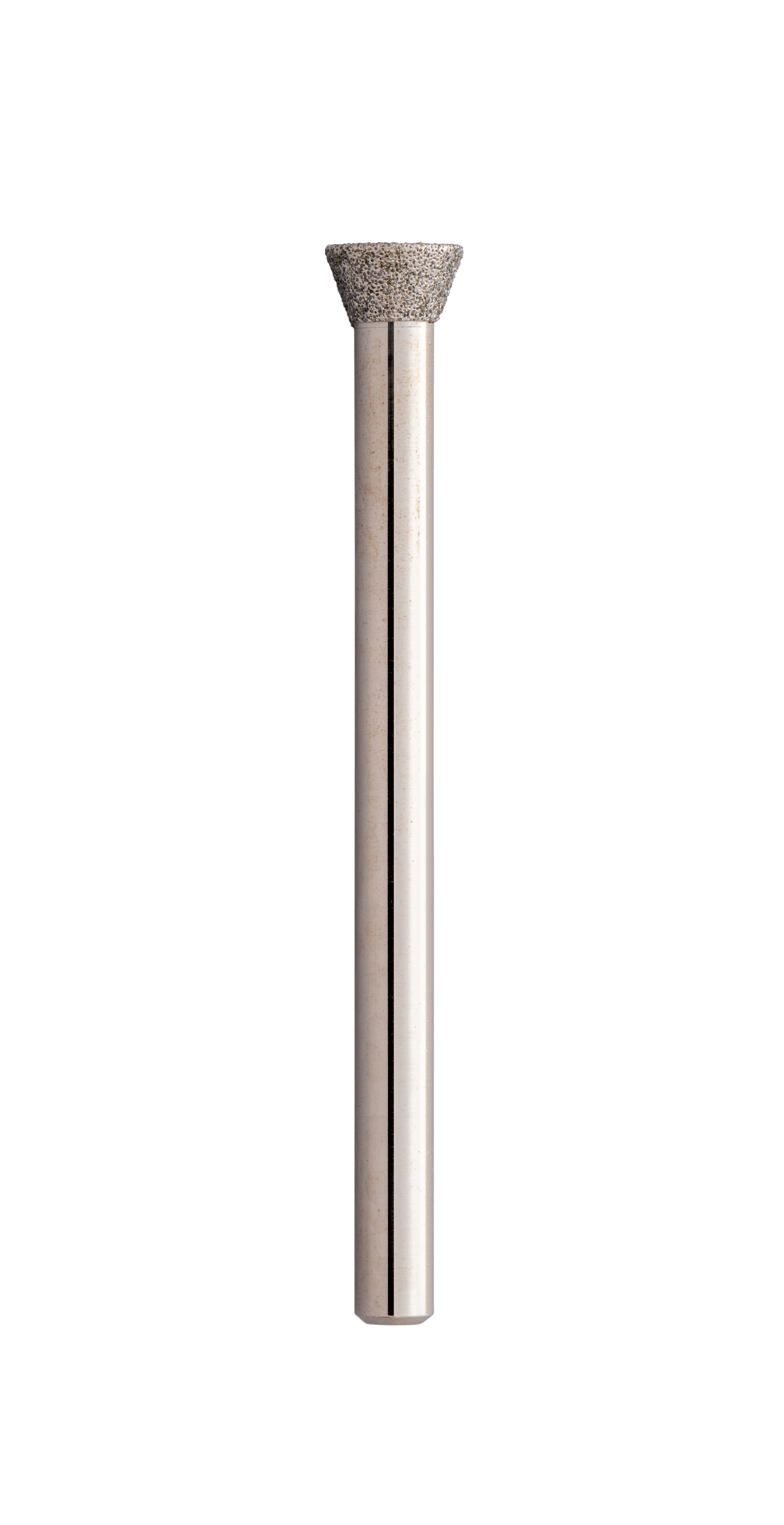

3	MBGE6161		逆円錐	5	3	40	20°	-	120	88,000
3	MBRO6741		漏斗	5	4	40	-	R1.5	140	88,000
軸径 （mm）	品番	形状図	刃形	刃径 (mm)	刃長 (mm)	全長 (mm)	角度 (α°)	先端R	粒度	最高使用回転数 (min-1)
				寸法

・刃径・刃長は粒度によって変動します。
・一覧に掲載されていない形状については、特注品として少量より製作を承ります。
また、ネジ付砲弾や小径インターナルについても営業担当までお問い合わせください。
