NRS超硬バー　全製品

製品記号：TCB

形状
Ａ.円筒　Ｂ.円筒エンド刃　Ｃ.砲弾　Ｄ.球　Ｅ.タマゴ　 Ｆ.ツクシ　Ｇ.トンガリ　Ｈ.楕円　Ｊ.６０°　Ｋ.９０°
Ｌ.テーパー　Ｍ.円錐　Ｎ.逆円錐　Ｒ.リム　ロングシャンク

◆品番をクリックすると拡大画像を表示します。

◆お探しの品番の一部分を入力すると、該当する品番が水色に反転します。

◆2022年9月生産分より一部品種の刃長表記を実寸表記に順次変更いたします。（下記表内、刃長赤字箇所）
　なお、性能に変更ございません。

Ａ.円筒 NRS超硬バー・円筒代表画像
sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
円筒 2.4 13 2.4 38 超硬 TCBT1100 － TCBT1100D － － － － －
2.4 13 63 超硬 － － TCBT1100DL － － － － －
1.5 6 3 38 超硬 TCBT1050 － TCBT1050D － － － － －
3 13 38 超硬 TCBT1200 TCBT1200K TCBT1200D － － － TCBINX1200 －
3 13 63 超硬 － － TCBT1200DL － － － － －
6 13 45 ロウ付け TCBT1240 － TCBT1240D － － － TCBINX1240 －
4 13 4 50 超硬 TCBT1300 － TCBT1300D － － － － －
4 13 63 超硬 － － TCBT1300DL － － － － －
4 16 6 50 超硬 TCBT1300-6 － TCBT1300D-6 － － － － －
6 18 50 超硬 TCBT1400 TCBT1400K TCBT1400D － TCBT1400C TCBTTA240 TCBINX1400 TCBSTL1400
6 19 75 超硬 TCBT1400L － TCBT1400DL － － － － －
6 25 50 超硬 － － TCBT1400D-1 － － － － －
8 19 65 ロウ付け TCBT1500 TCBT1500K TCBT1500D － － － TCBINX1500 TCBSTL1500
10 19 65 ロウ付け TCBT1600 TCBT1600K TCBT1600D TCBTDX160 TCBT1600C TCBTTA260 TCBINX1600 TCBSTL1600
10 25 70 ロウ付け － － TCBT1600D-1 － － － － －
11 25 70 ロウ付け － － TCBT1650D － － － － －
12 19 65 ロウ付け TCBT1700 TCBT1700K TCBT1700D － TCBT1700C － － －
12 25 70 ロウ付け TCBT1700-1 TCBT1700K-1 TCBT1700D-1 TCBTDX170-1 － TCBTTA270 TCBINX1700-1 TCBSTL1700-1
16 25 70 ロウ付け TCBT1800-6 － TCBT1800D-6 － － － － －
12 25 8 70 ロウ付け TCBT1700-1-8 － TCBT1700D-1-8 － － － － －
16 25 70 ロウ付け TCBT1800 － TCBT1800D － － TCBTTA280 － －
    刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

Ｂ.円筒エンド刃
sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
円筒
エンド刃		 2.4 13 2.4 38 超硬 TCBT1102 － TCBT1102D － － － － －
2.4 13 63 超硬 － － TCBT1102DL － － － － －
1.5 6 3 38 超硬 TCBT1052 － TCBT1052D － － － － －
3 13 38 超硬 TCBT1202 TCBT1202K TCBT1202D － － － － －
3 13 63 超硬 － － TCBT1202DL － － － － －
6 13 45 ロウ付け TCBT1242 － TCBT1242D － － － － －
4 13 4 50 超硬 TCBT1302 － TCBT1302D － － － － －
4 13 63 超硬 － － TCBT1302DL － － － － －
4 16 6 50 超硬 TCBT1302-6 － TCBT1302D-6 － － － － －
6 18 50 超硬 TCBT1402 TCBT1402K TCBT1402D － － TCBTTA140 － TCBSTL1402
6 19 75 超硬 TCBT1402L － TCBT1402DL － － － － －

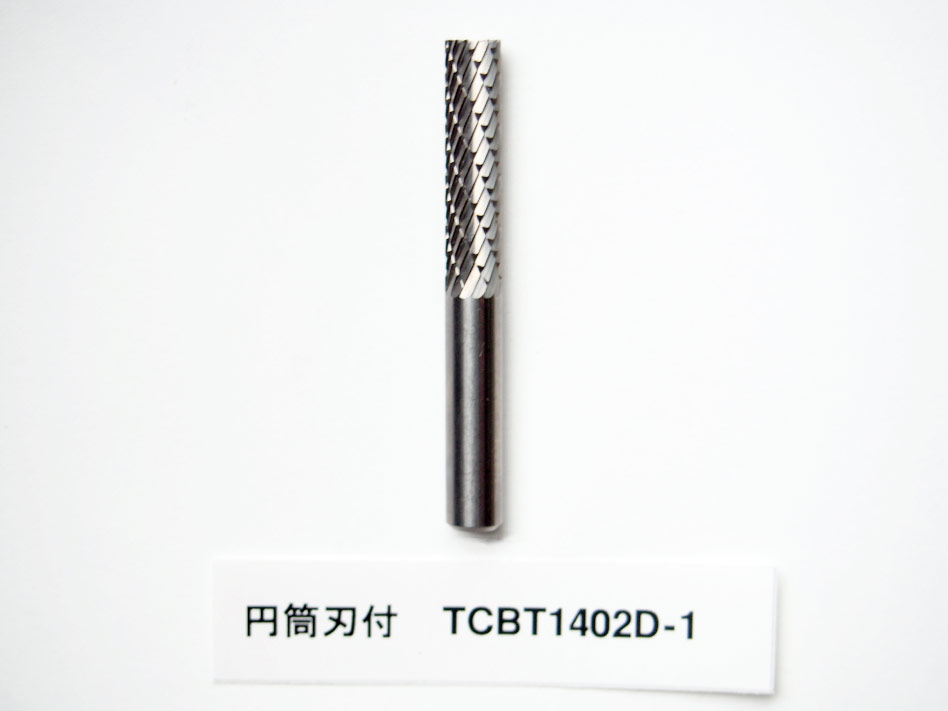

6 25 50 超硬 － － TCBT1402D-1 － － － － －
8 19 65 ロウ付け TCBT1502 TCBT1502K TCBT1502D － － － － TCBSTL1502
10 19 65 ロウ付け TCBT1602 TCBT1602K TCBT1602D TCBTDX162 － TCBTTA160 － TCBSTL1602
10 25 70 ロウ付け － － TCBT1602D-1 － － － － －
11 25 70 ロウ付け － － TCBT1652D － － － － －
12 19 65 ロウ付け TCBT1702 TCBT1702K TCBT1702D － － － － －
12 25 70 ロウ付け TCBT1702-1 TCBT1702K-1 TCBT1702D-1 TCBTDX172-1 － TCBTTA170 － TCBSTL1702-1
16 25 70 ロウ付け TCBT1802-6 － TCBT1802D-6 － － － － －
12 25 8 70 ロウ付け TCBT1702-1-8 － TCBT1702D-1-8 － － － － －
16 25 70 ロウ付け TCBT1802 － TCBT1802D － － TCBTTA180 － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

Ｃ.砲弾
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
砲弾 2.5 11 3 38 超硬 TCBT3100 － TCBT3100D － － － － －
3 13 38 超硬 TCBT3200 TCBT3200K TCBT3200D － TCBT3200C － TCBINX3200 －
3 13 50 超硬 － － TCBT3200DL － － － － －
3 13 75 超硬 － － TCBT3200DXL － － － － －
6 13 45 ロウ付け TCBT3240 － TCBT3240D － － － TCBINX3240 －
4 16 6 50 超硬 TCBT3300-6 TCBT3300K-6 TCBT3300D-6 － － － － －
5 16 50 超硬 － － TCBT3350D-6 － － － － －
6 18 50 超硬 TCBT3400 TCBT3400K TCBT3400D － TCBT3400C TCBTTA340 TCBINX3400 TCBSTL3400
6 25 50 超硬 － － TCBT3400D-1 － － － － －
8 19 65 ロウ付け TCBT3500 TCBT3500K TCBT3500D TCBTDX350 － － TCBINX3500 TCBSTL3500
10 19 65 ロウ付け TCBT3600 TCBT3600K TCBT3600D TCBTDX360 TCBT3600C TCBTTA360 TCBINX3600 TCBSTL3600
10 25 70 ロウ付け － － TCBT3600D-1 － － － － －
11 25 70 ロウ付け － － TCBT3650D － － － － －
12 19 65 ロウ付け TCBT3700 TCBT3700K TCBT3700D TCBTDX370 TCBT3700C － － －
12 25 70 ロウ付け TCBT3700-1 TCBT3700K-1 TCBT3700D-1 TCBTDX370-1 TCBT3700C-1 TCBTTA370 TCBINX3700-1 TCBSTL3700-1
16 25 70 ロウ付け TCBT3800-6 － TCBT3800D-6 TCBTDX380-6 － － － －
12 25 8 70 ロウ付け TCBT3700-1-8 － TCBT3700D-1-8 TCBTDX370-1-8 － － － －
16 25 70 ロウ付け TCBT3800 － TCBT3800D TCBTDX380 － TCBTTA380 － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

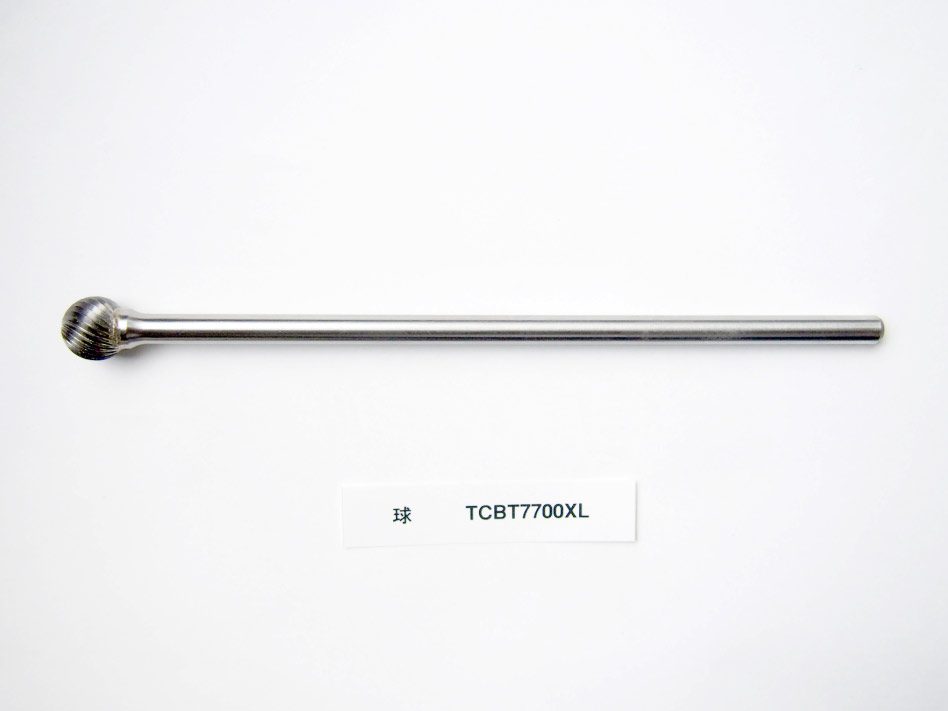

Ｄ.球
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
球 2.5 2.3 3 38 超硬 TCBT7100 － TCBT7100D － － － － －
3 2.7 38 超硬 TCBT7200 TCBT7200K TCBT7200D － TCBT7200C － TCBINX7200 －
4 3.6 38 超硬 TCBT7300 － TCBT7300D － － － － －
5 4.7 38 超硬 TCBT7350 － TCBT7350D － － － － －
6 5.4 38 ロウ付け TCBT7240 TCBT7240K TCBT7240D － TCBT7240C － TCBINX7240 －
3 2.5 6 50 超硬 TCBT7200-6 － TCBT7200D-6 － － － － －
5 4.7 50 超硬 TCBT7350-6 － TCBT7350D-6 － － － － －
6 5.4 50 超硬 TCBT7400 TCBT7400K TCBT7400D － － TCBTTA740 TCBINX7400 TCBSTL7400
8 7 52 ロウ付け TCBT7500 TCBT7500K TCBT7500D － TCBT7500C － TCBINX7500 TCBSTL7500
10 8.5 53 ロウ付け TCBT7600 TCBT7600K TCBT7600D TCBTDX760 TCBT7600C TCBTTA760 TCBINX7600 TCBSTL7600
11 9.9 54 ロウ付け － － TCBT7650D － － － － －
12 11.5 55 ロウ付け TCBT7700 TCBT7700K TCBT7700D TCBTDX770 TCBT7700C TCBTTA770 TCBINX7700 TCBSTL7700
16 14.5 60 ロウ付け TCBT7800 － TCBT7800D － － TCBTTA780-6 － －
19 17.1 63 ロウ付け TCBT7900-6 － TCBT7900D-6 － － － － －
12 11.5 8 55 ロウ付け TCBT7700-8 － TCBT7700D-8 － － TCBTTA770-8 － －
16 14.5 60 ロウ付け TCBT7800-8 － TCBT7800D-8 － － TCBTTA780   －
19 17.1 63 ロウ付け TCBT7900 － TCBT7900D － － －   －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

E.タマゴ
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
タマゴ 3 6 3 38 超硬 TCBT5220 － TCBT5220D － － － －

－
6 10 42 ロウ付け TCBT5240 － TCBT5240D － － － － －
6 10 6 50 超硬 － － TCBT5260D － － － － －
8 15 58 ロウ付け TCBT5300 TCBT5300K TCBT5300D － － － TCBINX5300 －
10 16 60 ロウ付け TCBT5500 TCBT5500K TCBT5500D TCBTDX550 TCBT5500C － TCBINX5500 －
12 22 67 ロウ付け TCBT5700 TCBT5700K TCBT5700D TCBTDX570 TCBT5700C － TCBINX5700 TCBSTL5700

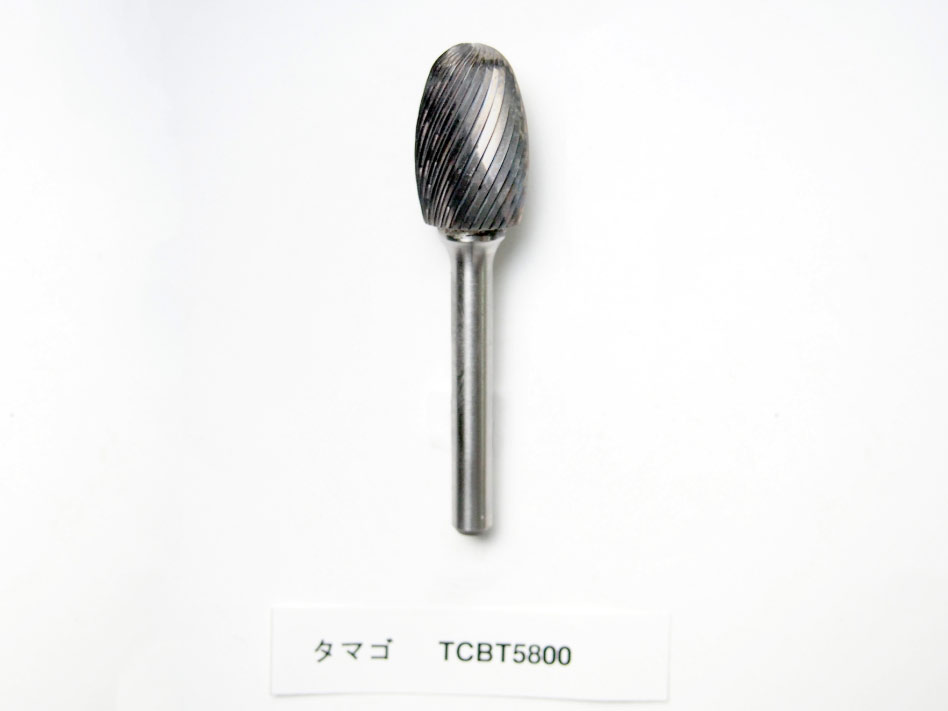

16 25 70 ロウ付け TCBT5800 － TCBT5800D － － － － －
12 22 8 67 ロウ付け TCBT5700-8 － TCBT5700D-8 － － － － －
16 25 70 ロウ付け TCBT5800-8 － TCBT5800D-8 － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

F.ツクシ
sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
ツクシ 3 6 3 38 超硬 TCBT9220 － TCBT9220D － － － － －
3 13 38 超硬 TCBT9200 TCBT9200K TCBT9200D － － － TCBINX9200 －
6 13 45 ロウ付け TCBT9240 － TCBT9240D － － － TCBINX9240 －
6 16 6 50 超硬 TCBT9400 TCBT9400K TCBT9400D － TCBT9400C TCBTTA940 TCBINX9400 TCBSTL9400
8 20 65 ロウ付け － － － － － － TCBINX9500 TCBSTL9500
10 19 65 ロウ付け TCBT9600 TCBT9600K TCBT9600D TCBTDX960 TCBT9600C TCBTTA960 TCBINX9600 TCBSTL9600
11 25 70 ロウ付け － － TCBT9650D － － － － －
12 19 65 ロウ付け － － TCBT9730D － － － － －
12 25 70 ロウ付け TCBT9700 TCBT9700K TCBT9700D TCBTDX970 TCBT9700C TCBTTA970 TCBINX9700 TCBSTL9700
16 25 70 ロウ付け TCBT9800-6 － TCBT9800D-6 TCBTDX980-6 － － － －
12 25 8 70 ロウ付け TCBT9700-8 － TCBT9700D-8 TCBTDX970-8 － － － －
16 25 70 ロウ付け TCBT9800 － TCBT9800D TCBTDX980 － TCBTTA980 － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

G.トンガリ
sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
トン
ガリ		 3 6 3 38 超硬 TCBT6220 － TCBT6220D － － － － －
3 10 38 超硬 TCBT6230 － TCBT6230D － － － － －
3 13 38 超硬 TCBT6200 TCBT6200K TCBT6200D － － － － －
6 13 45 ロウ付け TCBT6240 － TCBT6240D － － － － －
6 19 6 50 超硬 TCBT6400 TCBT6400K TCBT6400D － TCBT6400C － TCBINX6400 TCBSTL6400
8 19 65 ロウ付け － TCBT6450K TCBT6450D － － － TCBINX6450 TCBSTL6450
10 19 65 ロウ付け TCBT6500 TCBT6500K TCBT6500D － TCBT6500C － TCBINX6500 TCBSTL6500
12 19 65 ロウ付け TCBT6700 － TCBT6700D － － － － －
12 25 70 ロウ付け TCBT6800 TCBT6800K TCBT6800D TCBTDX680 TCBT6800C － TCBINX6800 TCBSTL6800
16 25 70 ロウ付け TCBT6900-6 － TCBT6900D-6 － － － － －
12 25 8 70 ロウ付け TCBT6800-8 － TCBT6800D-8 － － － － －
16 25 70 ロウ付け TCBT6900 － TCBT6900D － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

H.楕円
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
楕円 3 8 3 38 超硬 TCBT5200 － TCBT5200D － － － － －
6 14 6 50 超硬 TCBT5400 － TCBT5400D － － － － －
8 19 65 ロウ付け TCBT5550 TCBT5550K TCBT5550D － TCBT5550C － TCBINX5550 TCBSTL5550
10 20 65 ロウ付け － － － － － － TCBINX5555 －
12 32 77 ロウ付け TCBT5600 TCBT5600K TCBT5600D TCBTDX560 TCBT5600C － TCBINX5600 TCBSTL5600
16 36 80 ロウ付け － － TCBT5850D-6 － － － － －
12 32 8 77 ロウ付け TCBT5600-8 － TCBT5600D-8 － － － － －
16 36 80 ロウ付け － － TCBT5850D － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

Ｊ.６０°
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
60° 6 4 6 50 超硬 TCBT2920 － TCBT2920D － － － － －
10 8 55 ロウ付け TCBT2940 － TCBT2940D － － － － －
12 11 60 ロウ付け TCBT2900 － TCBT2900D － － － － －
16 14.5 60 ロウ付け TCBT2960 － TCBT2960D － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

Ｋ.９０°
sカット kカット dカット d-max
カット		 cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
90° 3 1.5 3 38 超硬 TCBT2810 － TCBT2810D － － － － －
6 3 6 50 超硬 TCBT2820 － TCBT2820D － － － － －
10 5 55 ロウ付け TCBT2000 － TCBT2000D － － － － －
12 6 54 ロウ付け TCBT2840 － TCBT2840D － － － － －
16 8 57 ロウ付け TCBT2800 － TCBT2800D － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

Ｌ.テーパー
sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 角度 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
テーパー 3 8 3 38 14° 超硬 TCBT4200 － TCBT4200D － － － － －
3 9.5 38 8° 超硬 TCBT4210 － TCBT4210D － － － － －
3 13 38 8° 超硬 TCBT4220 － TCBT4220D － － － － －
6 13 45 14° ロウ付け TCBT4240 － TCBT4240D － － － － －
6 19 6 50 14° 超硬 TCBT4400 TCBT4400K TCBT4400D － － TCBTTA440 － －
8 26 69 14° ロウ付け － － TCBT4500D － － － TCBINX4500 －
10 20 65 14° ロウ付け TCBT4600 TCBT4600K TCBT4600D － TCBT4600C － TCBINX4600 TCBSTL4600
10 31 75 14° ロウ付け TCBT4600-1 TCBT4600K-1 TCBT4600D-1 TCBTDX460-1 － TCBTTA460 － TCBSTL4600-1
12 32 75 14° ロウ付け TCBT4700 TCBT4700K TCBT4700D TCBTDX470 TCBT4700C TCBTTA470 TCBINX4700 TCBSTL4700
16 33 78 14° ロウ付け TCBT4800-6 － TCBT4800D-6 － － － － －
12 33 8 75 14° ロウ付け TCBT4700-8 － TCBT4700D-8 － － － － －
16 34 78 14° ロウ付け TCBT4800 － TCBT4800D － － TCBTTA480 － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 角度 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

Ｍ.円錐
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
円錐 3 11 3 38 超硬 TCBT2200 TCBT2200K TCBT2200D － － － － －
3 16 38 超硬 TCBT2220 － TCBT2220D － － － － －
6 16 48 ロウ付け TCBT2240 － TCBT2240D － － － － －
6 13 6 50 超硬 － － TCBT2300D － － － － －
6 22 50 超硬 TCBT2400 TCBT2400K TCBT2400D － － － － －
6 25 50 超硬 － － TCBT2400D-1 － － － － －
10 19 65 ロウ付け TCBT2600 TCBT2600K TCBT2600D － TCBT2600C － － －
12 19 65 ロウ付け TCBT2700 － TCBT2700D － － － － －
12 25 70 ロウ付け TCBT2700-1 TCBT2700K-1 TCBT2700D-1 － TCBT2700C-1 － － －
16 29 73 ロウ付け － － TCBT2750D-1-6 － － － － －
12 25 8 70 ロウ付け TCBT2700-1-8 － TCBT2700D-1-8 － － － － －
16 29 73 ロウ付け － － TCBT2750D-1 － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

Ｎ.逆円錐
sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 角度 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
逆円錐 3 7 3 38 10° 超硬 TCBT8200 － TCBT8200D － － － － －
6 7 6 50 10° 超硬 TCBT8400 TCBT8400K TCBT8400D － － － － －
9.5 9.5 53 13° ロウ付け － － TCBT8450D － － － － －
12 13 58 20° ロウ付け TCBT8500 TCBT8500K TCBT8500D － － － － －
16 19 63 18° ロウ付け － － TCBT8800D-6 － － － － －
12 13 8 58 20° ロウ付け TCBT8500-8 － TCBT8500D-8 － － － － －
16 19 63 18° ロウ付け － － TCBT8800D － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 角度 タイプ sカット kカット dカット d-max
カット		 cカット alu
カット		 s-inoxカット d-steelカット

Ｒ.リム
sカット kカット dカット d-max
カット		 cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力
リム 10 1.6 3 34 ロウ付け TCBT8240 － － － － － － －
12 2.6 6 48 ロウ付け TCBT8700 － － － － － － －
刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット

ロングシャンク
sカット kカット dカット d-max
カット		 cカット aluカット s-inoxカット d-steelカット
寸法図 刃の
形状		 刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ なめらかな
表面を実現する
スパイラル形状		 硬い金属の
なめらかな
仕上げに使用		 鋭い研削力を
備えた一番人気
のカット形状		 より力強い
除去作業に		 切粉が小さく
高張力鋼に有効		 アルミ・
非鉄金属向け		 従来品の
ｓカットより
さらに高い切削力		 従来品のｄカット
d-maxカットより
さらに高い切削力


※形状は
一例（円筒）
です。		 円筒 10 19 6 169 ロウ付け TCBT1600XL
（円筒）		 － TCBT1600DXL
（円筒）		 － － － － －
12 25 175 ロウ付け TCBT1700-1XL
（円筒）		 － TCBT1700D-1XL
（円筒）		 － － － － －
砲弾 10 19 169 ロウ付け TCBT3600XL
（砲弾）		 － TCBT3600DXL
（砲弾）		 － － － － －
12 25 175 ロウ付け TCBT3700-1XL
（砲弾）		 － TCBT3700D-1XL
（砲弾）		 － － － － －
球 10 8.5 159 ロウ付け TCBT7600XL
（球）		 － TCBT7600DXL
（球）		 － － － － －
12 11.5 161 ロウ付け TCBT7700XL
（球）		 － TCBT7700DXL
（球）		 － － － － －
ツクシ 10 19 169 ロウ付け TCBT9600XL
（ツクシ）		 － TCBT9600DXL
（ツクシ）		 － － － － －
12 25 175 ロウ付け TCBT9700XL
（ツクシ）		 － TCBT9700DXL
（ツクシ）		 － － － － －
トン
ガリ		 10 19 169 ロウ付け TCBT6500XL
（トンガリ）		 － TCBT6500DXL
（トンガリ）		 － － － － －
12 25 175 ロウ付け TCBT6800XL
（トンガリ）		 － TCBT6800DXL
（トンガリ）		 － － － － －
テー
パー		 10 31 177 ロウ付け TCBT4600-1XL
（テーパー）		 － TCBT4600D-1XL
（テーパー）		 － － － － －
12 32 180 ロウ付け TCBT4700XL
（テーパー）		 － TCBT4700DXL
（テーパー）		 － － － － －
    刃径
(mm)		 刃長
(mm)		 軸径
(mm)		 全長
(mm)		 タイプ sカット kカット dカット d-maxカット cカット aluカット s-inoxカット d-steelカット
標準品
準標準品 納期がかかる場合があります。
●プリントアウトしてご覧になる場合、設定によって標準品などの色分けが表示されない場合がございますのでご注意ください。
このページを閉じる
このページのTOPへ
製品ページに戻る

PAGE TOP
